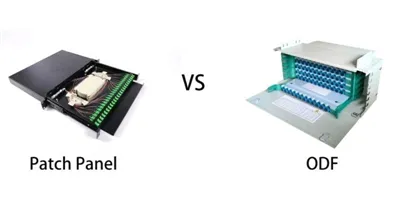

Di Luar Permukaan: Mengapa ODF Lebih Daripada Sekadar Panel Tampalan Besar

Perkara yang Dilakukan oleh Panel Tampalan: Antara Muka Kelihatan

Perkara yang biasanya disertakan pada panel tampalan:

• Port penyesuai untuk-sambungan silang

• Pelabuhan kabel asas

• Faktor bentuk yang padat,{0}}ruang yang cekap



Perkara yang biasanya tidak disertakan oleh panel tampalan:

• Perlindungan sambatan kekal untuk kabel penyuap

• Penyimpanan kendur yang teratur untuk serat berlebihan

• Pemasangan terbina dalam-untuk pembahagi PLC

• Pengedap masukan kabel berbilang-untuk kabel-diameter besar

• Kapasiti boleh skala melebihi kiraan port tetap

Untuk persekitaran mudah-seperti rak peralatan tunggal di pusat data atau almari telekomunikasi kecil-panel tampalan selalunya merupakan alat yang betul. Ia menyediakan antara muka yang bersih tanpa kerumitan yang tidak perlu.

Tetapi apabila panel tampalan digunakan dalam peranan yang menuntut lebih banyak, batasan menjadi jelas dengan cepat.



Apa yang ODF Lakukan: Sistem Lengkap

ODF bukan satu komponen. Ia ialah rangka kerja-sistem lengkap yang direka bentuk untuk mengurus keseluruhan kitaran hayat gentian pada nod rangkaian pusat. Di mana panel tampalan menyediakan titik sambungan, ODF menyediakan rumah.

Berikut ialah lima keupayaan yang secara asasnya membezakan ODF daripada panel tampalan:

1. Perlindungan Splice Bersepadu

Dalam mana-mana rangkaian loji luar, kabel penyuap yang memasuki pejabat pusat atau titik pengedaran mesti disambung secara kekal ke kuncir yang bersambung ke port penyesuai. Sambungan ini ialah titik paling kritikal-dan paling terdedah-dalam rangkaian.

Panel tampalan tidak mempunyai peruntukan untuk penyambungan. Sambungan mesti dilakukan di tempat lain, selalunya dalam kandang sambatan berasingan yang dipasang di suatu tempat di dalam rak, mewujudkan pemasangan yang terputus dan tidak kemas.

Walau bagaimanapun, ODF termasuk dulang sambatan khusus yang dibina terus ke dalam bingkai. Dulang ini melindungi setiap sambungan gabungan dengan haba-lengan mengecut, menyusunnya untuk pengecaman mudah dan melindunginya daripada getaran dan pergerakan. Hasilnya ialah penyelesaian bersepadu yang bersih di mana penyambungan dan penamatan hidup bersama dalam satu sistem.

2. Slack Fiber Storage

Kabel gentian optik tidak pernah sampai pada panjang yang tepat. Sentiasa ada kelonggaran tambahan yang mesti disimpan-bergelung dengan berhati-hati, dilindungi daripada kekusutan dan dikekalkan pada jejari selekoh yang betul untuk mengelakkan lenturan mikro-yang menyebabkan kehilangan isyarat.

Panel tampalan tidak mempunyai ruang untuk penyimpanan kendur. Lebihan gentian akhirnya digelung longgar di belakang rak, selalunya dilekatkan atau berzip-diikat dengan cara yang melanggar keperluan jejari lenturan.

ODF direka bentuk dengan storan kendur tersusun terbina dalam. Kili, panduan dan dulang storan khusus membolehkan juruteknik melilit dan mengamankan gentian berlebihan dengan kemas, mengekalkan jejari lenturan yang betul dan melindungi gentian daripada kerosakan pengendalian masa hadapan.

3. Pemasangan Splitter Bersepadu

Rangkaian FTTH dan FTTx bergantung pada pembahagi PLC untuk mengedarkan isyarat optik tunggal kepada berbilang pengguna. Pembahagi ini-sama ada 1x2, 1x4, 1x8, 1x16 atau 1x32-perlu disimpan, dilindungi dan disusun dalam titik pengedaran.

Panel tampalan tidak mempunyai peruntukan untuk pembahagi. Ia sering dipasang secara luaran dengan kurungan atau dibiarkan longgar di dalam kabinet, mewujudkan kekacauan dan meningkatkan risiko kerosakan semasa penyelenggaraan.

ODF termasuk slot pelekap pembahagi khusus, direka untuk memegang modul pembahagi PLC standard dengan selamat. Pemisah meluncur ke tempatnya sama seperti panel penyesuai, mencipta pemasangan yang bersih dan profesional yang mudah diselenggara dan berskala.

4. Pengurusan Kemasukan Kabel Profesional

Di titik pengedaran pusat, berbilang kabel penyuap berdiameter-besar memasuki bingkai dari laluan tumbuhan luar. Kabel ini membawa anggota kekuatan tegangan yang ketara (keluli atau benang aramid) dan mesti berlabuh dengan betul untuk mengelakkan ketegangan daripada mencapai gentian halus di dalamnya.

Panel tampalan biasanya menawarkan lubang masuk kabel kecil dengan pelepasan terikan minimum-mencukupi untuk kabel pelompat dalaman, tetapi bukan untuk kabel penyuap tumbuhan di luar.

ODF direka bentuk dengan sistem kemasukan kabel yang teguh. Pengapit{1}}tugas berat, grommet pengedap dan titik penetapan anggota kekuatan khusus memastikan setiap kabel yang masuk dilabuhkan dengan betul, dimeterai daripada habuk dan kelembapan serta dilindungi daripada daya tarikan.

5. Kapasiti Boleh Skala

Panel tampalan mempunyai ketumpatan port tetap: 24 port dalam 1U, 48 port dalam 2U. Jika anda memerlukan lebih banyak kapasiti, anda menambah panel lain-dan satu lagi, dan satu lagi-membuat timbunan unit berasingan dengan entri kabel berasingan dan pengurusan berasingan.

ODF direka bentuk untuk skala. Dulang modular, panel penyesuai boleh tukar ganti dan bingkai boleh kembang membenarkan kapasiti berkembang daripada 24 gentian kepada 144, 288, atau lebih lagi-semuanya dalam satu sistem bersatu. Apabila kapasiti keperluan meningkat, anda menambah modul, bukan bingkai baharu.



Mengapa Perbezaan itu Penting dalam Amalan

Memilih panel tampalan apabila anda benar-benar memerlukan ODF membawa kepada rangkaian masalah operasi:

• Sambungan dibiarkan tanpa perlindungan-terdedah kepada habuk, lembapan dan gangguan yang tidak disengajakan

• Gentian kendur digulung secara sembarangan-mencipta-bengkok mikro yang merendahkan kualiti isyarat

• Pemisah dipasang dengan pita atau ikatan zip-mimpi ngeri penyelenggaraan yang menunggu untuk berlaku

• Titik masuk kabel dibuka-membenarkan habuk, kelembapan dan juga perosak masuk

• Pengembangan kapasiti memerlukan bingkai baharu-mencipta tampalan peralatan yang tidak sepadan

Pintasan ini tidak menjimatkan wang. Mereka mengalihkan kos daripada perolehan awal kepada operasi jangka-panjang: kegagalan yang lebih kerap, waktu penyelesaian masalah yang lebih lama, risiko gangguan perkhidmatan yang lebih tinggi dan akhirnya penggantian infrastruktur yang tidak pernah direka bentuk untuk peranan sebenarnya.



Peraturan Amali

Gunakan Panel Tampalan apabila anda menamatkan kabel dalam satu rak atau kabinet, di mana semua penyambungan, storan kendur dan pemisahan dikendalikan di tempat lain-biasanya dalam ODF atau kepungan penyambung yang berasingan.

Gunakan ODF apabila anda menguruskan titik pengedaran pusat untuk bahagian rangkaian-di mana kabel penyuap masuk dari luar, sambung dibuat, pembahagi ditempatkan dan gentian disusun untuk perkhidmatan jangka-panjang ke beberapa lokasi hiliran.

Secara ringkasnya:panel tampalan ialah komponen yang direka untuk peranan tertentu yang terhad. ODF ialah sistem yang direka untuk berfungsi sebagai nadi rangkaian pengedaran gentian anda.
