Penamatan kabel gentian optik

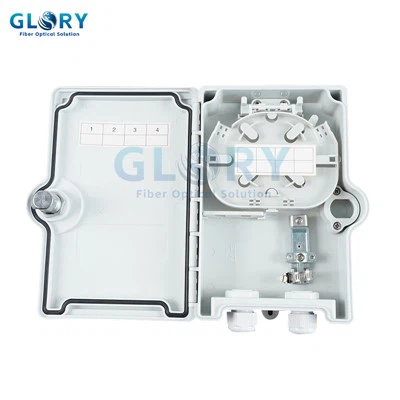

Model: Penamatan kabel gentian optik GL-ODB-8F
Kotak pengedaran optik gentian Siri GL-ODB-8F, mengintegrasikan ciri-ciri kejuruteraan maju untuk menangani pelbagai cabaran alam sekitar dan operasi.
Pembungkusan karton: 6sets/kadbod
Saiz Karton: 45*40*50cm
Berat: 11kg/kadbod
- pengenalan produk
Penamatan kabel gentian optik GL-ODB-8F adalah kandang FTTH (serat ke rumah) pra-penyambung 8-teras yang menggunakan teknologi FastConnect untuk menyelaraskan penggunaan rangkaian. Peranti ini bukan sahaja memudahkan splicing kabel optik pesat, operasi pemisahan, dan pengurusan splice-on-demand tetapi juga menyediakan perlindungan serat yang mantap.
Ciri -ciri terasnya termasuk: sambungan fleksibel, menyokong input kabel pengedaran utama dan sehingga 8 kabel drop fastConnect semasa bersesuaian dengan konfigurasi splitter 1: 4 atau 1: 8; Reka bentuk modular, yang menampung kabel optik tiub/kerangka longgar dan mengintegrasikan penyimpanan pigtail dengan kapasiti dulang sambatan yang dioptimumkan; ketahanan alam sekitar, dinilai untuk penggunaan yang boleh dipercayai di udara, dipasang di dinding, saluran paip, lubang, dan persekitaran yang terkubur; dan kebolehsuaian topologi, membolehkan arsitektur rangkaian yang diedarkan, dijembik, atau bercabang untuk memenuhi keperluan penempatan yang pelbagai.
Penamatan kabel gentian optik GL-ODB-8F adalah penyelesaian yang kompak namun mantap yang direka bentuk untuk FTTH (serat ke rumah) dan penyebaran rangkaian telekom, mengintegrasikan ciri-ciri kejuruteraan maju untuk menangani pelbagai cabaran alam sekitar dan operasi.
IEC60529 IK10 Certified Lampiran
Disahkan kepada piawaian IEC 60529, kandang menyokong rintangan impak IK10, melindungi komponen dalaman dari titisan yang tidak disengajakan atau tekanan mekanikal semasa pemasangan dan penyelenggaraan.
Modular FastConnect Hibrid Lampiran
Kotak ini mempunyai reka bentuk modular yang menampung sehingga 8 penyesuai FastConnect (misalnya, Huawei/Fiberhome/OptiTap), yang membolehkan arkitek rangkaian fleksibel yang diedarkan, dijembik, atau bercabang-sementara konfigurasi hibrid dengan penyesuai kalis air untuk aplikasi luaran.
Pengurusan Fusion Pigtail
Pengurusan Fusion: Menggabungkan "Splicing Fusion" (IEC 60793-2-50 mematuhi) dan reka bentuk penyimpanan modular untuk penggunaan yang diselaraskan dalam persekitaran ketumpatan tinggi.
Perlindungan Bend Fiber
Secara langsung menangani keperluan radius lenturan (lebih besar daripada atau sama dengan 30mm untuk gentian G.652 pada 1550nm) untuk meminimumkan kerugian makrobing.
Pengedap getah yang dibentuk
Sesuai dengan kabel φ8-17.5mm, sesuai untuk penyebaran udara, dikebumikan, atau dipasang di dinding.
Kesesuaian pelbagai alam sekitar
Menyokong senario infrastruktur telekom, CATV, dan kongsi (contohnya, 5G Fronthaul, FTTH).
Spesifikasi.
| Model No. | GL-odb-8f | |||||||||||||||||
| Gaya | Engsel | |||||||||||||||||
| Dimensi (±3mm) | 310 (l) × 220 (w) × 110 (h) mm | |||||||||||||||||
| Berat (kg) | 1.5-1.8 | |||||||||||||||||
| Bahan | Pp+gf | |||||||||||||||||
| Jenis pengedap | Meterai mekanikal | |||||||||||||||||
| Gred perlindungan | IP68 | |||||||||||||||||
| Gred impak | IK10 | |||||||||||||||||
| Pelabuhan kabel | 1 port uncut +2 port cawangan | |||||||||||||||||
| Diameter kabel | Φ10-16.5 mm (port uncut), max.φ14.5 (port cawangan) | |||||||||||||||||
| Kapasiti sambatan serat | 64F | |||||||||||||||||
| Kapasiti dulang | 16F | |||||||||||||||||
| Kiraan dulang | 4 | |||||||||||||||||
| Splitter | 2pcs 1: 4 atau 1pcs 1: 8 splitter | |||||||||||||||||
| Kigtail | Atas permintaan | |||||||||||||||||
| Keserasian penyesuai | Menyokong sehingga 8 pcs air-bukti/huawei/fiberhome/furukawa adapter (4pcs untuk optitap) |
|||||||||||||||||
| Permohonan | Pemasangan udara, pemasangan tiang, pemasangan dinding | |||||||||||||||||
Rajah dimensi (mm).
Pemasangan.
Pilih rancangan yang sesuai dengan anda.
FTTH Networks
Bertindak sebagai titik terminal untuk peralihan kabel feeder-to-drop, membolehkan perkhidmatan jalur lebar dan IPTV berkelajuan tinggi di kawasan kediaman dan komersial.
01
Stesen Pangkalan 5G
Menyokong sambungan backhaul untuk penyebaran 5G, memastikan pengagihan isyarat latensi rendah.
02
Sistem CATV & Jalur Lebar
Bersepadu dengan Rangkaian CATV untuk Senibina Serat Koaxial Hibrid (HFC), menyampaikan perkhidmatan video dan data
03
Kawasan Perindustrian & Jauh
Digunakan di kilang -kilang, hab pengangkutan, dan kawasan luar bandar di mana ketahanan alam sekitar adalah kritikal.
04
Spesifikasi Pembungkusan, Pengangkutan & Penyimpanan
Produk ini menggunakan pembungkusan kelembapan-bukti dwi-lapisan: Komponen dalaman dimeteraikan lebih besar daripada atau sama dengan beg polietilena 0.1mm dan dibungkus dalam gred ASTM D41693+ Karton beralun dengan pelekat kalis air, diperkuat oleh EPE Foam/Bubble Wrap. Label adalah (CN/EN) dengan "bahagian ini", "rapuh", "terus kering", dan simbol bahaya (drop air/ikon gelombang kejutan) per ISO 15223-1.
Pengangkutan memerlukan kedudukan tegak (kecondongan maksimum kurang daripada atau sama dengan 15 darjah), dijamin melalui palet anti-slip yang mematuhi OSHA dan lebih besar daripada atau sama dengan keluli keluli 1.2mm. Memegang kargo mesti menggunakan pad anti -slip (pekali geseran lebih besar daripada atau sama dengan 0.5) dan mengekalkan -35 darjah ke +55 suhu ambien darjah, dipantau oleh sensor IoT (resolusi ± 0.5 darjah). Tarpaulin kalis air (lebih besar daripada atau sama dengan rintangan 20kpa) diberi mandat semasa hujan.
Storage conditions mandate -5°C to +45°C (≤5°C/h thermal cycling) and ≤75% RH (daily dehumidification in high-humidity zones). Stacking is limited to 3 layers (≤1.2m) on ≥150kg pallets, with ≥50cm clearance from walls/ducts (NFPA 230). Corrosive gas isolation uses negative pressure ventilation (≥6 air changes/hour), while EMI shielding (attenuation >30db/en 55032) melindungi elektronik. Pengesahan pra-penghantaran termasuk getaran (5-200Hz, 3 paksi) dan kelembapan 72 jam (25-75%RH) setiap ISO 17025.
Protokol ini memastikan keselamatan logistik global, pematuhan peraturan, dan ketahanan operasi.
