Penutupan serat optik gentian kubah

Penutupan serat optik kubah mekanikal



GL -5601 adalah ahli siri kubah penutupan serat optik. Model ini mempunyai empat pelabuhan masuk kabel pekeliling kecil dan satu port bulat besar untuk kabel ekspres. Komponen pengedap diperbuat daripada silikon. Kabel dan penutupan secara mekanikal dimeteraikan menggunakan mampatan dari skru plastik dan gelung plastik bulat. Ia sesuai untuk pelbagai kaedah sambungan cawangan, termasuk cawangan dan splicing kabel yang tidak dipotong. Prestasi pengedap sangat baik, dan penutupan mudah dipasang. Ia digunakan terutamanya untuk sambungan lurus dan cawangan overhead, saluran paip, langsung dikebumikan dan kaedah lain dari pelbagai kabel optik struktur.



Spesifikasi:



Nama Item	Penutupan sambatan serat optik kubah GL -5601
Saiz (mm)	460 × Φ225
Warna	Hitam
Pelabuhan kabel	1 port bujur dan 4 port bulat. (Sesuai untuk φ 8 - φ18 mm kabel serat)
Gred perlindungan	IP68
Kapasiti sambatan serat	Teras serat tunggal 144 Teras serat reben 432
Kapasiti dulang tunggal	Teras serat tunggal 24 Teras serat reben 72
Max Qty. Perhimpunan Dulang	6 pcs
Pembahagi PLC	1 pcs
Permohonan	Udara/manhole/dinding/pemasangan tiang
Kadbod dalaman (mm)	475 × 235 × 205 (1 keping)
Karton Luar (mm)	740 × 590 × 450 (6pcs)



Ciri -ciri:



• Menyediakan penghantaran langsung, cawangan, dan perlindungan penyambung yang berkaitan untuk pelbagai kabel dan perlindungan serat.
• Mekanisme pengedap penutupan serat optik kubah menggunakan gelung pemampatan diri. Mengikat gelung memastikan meterai yang sempurna.
• 4 port pusingan kecil dan 1 port bujur untuk kabel yang tidak dipotong.
• Menggabungkan komponen pengedap getah vulcanized, mampatan heliks, dan pengedap mekanikal mampatan menegak. Menampung pelbagai konfigurasi cawangan, termasuk cawangan serat yang tidak dipotong.
• Dulang sambatan dalam penutupan serat optik kubah boleh menempatkan mini plc pilihan. Ia juga menyokong kabel mikro dengan grommet.
• Dulang sambatan mempunyai susun atur penyimpanan serat rasional dan reka bentuk struktur.

Lukisan Struktur:

Terdapat dua jenis dulang sambatan dengan pemegang lengan yang berbeza, pilih konfigurasi yang berbeza mengikut keperluan pelanggan.

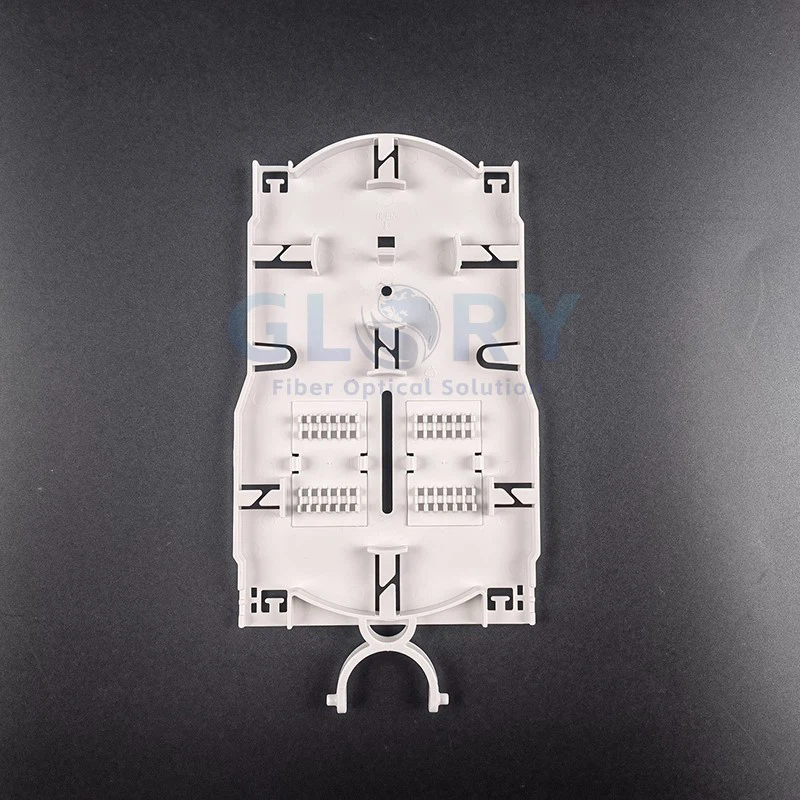

7# dulang splice	8# dulang splice

Pemasangan:



Penutupan sambatan serat optik kubah disediakan untuk pelbagai aplikasi dalam pelbagai persekitaran, seperti udara, dinding, paip, tiang dan lubang.





Soalan Lazim:



Apakah perbezaan untuk menyekat pengekstrakan haba dan pengedap mekanikal?



Terdapat dua kaedah umum untuk menghubungkan penutupan serat serat optik kubah, iaitu, pengekstrakan menyusut haba dan pengedap mekanikal.

Pengedap pengecutan haba melibatkan penggunaan lengan lengan yang boleh disembunyikan haba untuk mengelak kabel dan penyambung. Lengan itu diperbuat daripada bahan khas yang mengecut apabila terdedah kepada haba. Haba menyebabkan lengan menyusut dan membungkus ketat di sekitar kabel serat optik, menyediakan meterai yang selamat.



Pengedap mekanikal melibatkan penggunaan pengapit atau skru untuk mendapatkan kabel serat optik. Kaedah pengedap ini lebih kekal dan selamat tetapi memerlukan lebih banyak masa dan usaha untuk dipasang. Pengedap mekanikal sering digunakan dalam persekitaran yang keras.



Kesimpulannya, kedua -dua teknik pengekstrakan haba dan mekanikal adalah kaedah yang berkesan untuk menutup penutupan serat serat. Pilihan kaedah pengedap bergantung kepada keperluan alam sekitar pemasangan.
